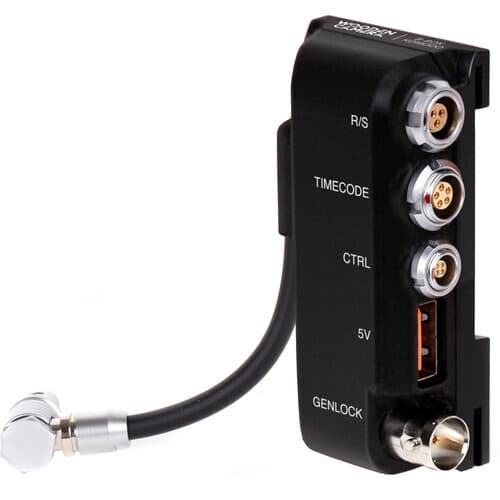

Wooden Camera B-Box

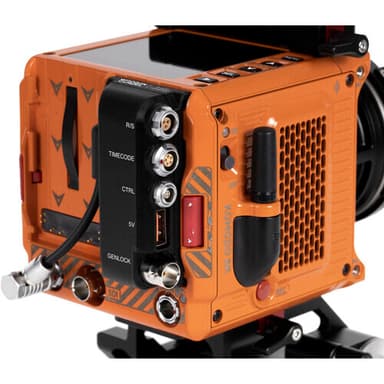

Wooden Camera B-Box (RED®® KOMODO™™) festes til kameraets høyre BP-9 batterispor og gir et utbrudd for kameraets EXT-kontakt. Battery Slide Pro V-Mount eller Gold Mount for RED® KOMODO™ kan brukes samtidig, og tilpasset rettvinklet LEMO-kompatibel kontakt muliggjør pen kabelføring. Canon BP-9-batterier kan også festes i kameraets venstre spor mens B-Box brukes.

Tilgjengelige porter inkluderer:

- R/S (3pin Fischer)

• Enkel start/stopp for Handgrip Trigger Box, Simple 3pin Fischer Trigger Cable, etc.
• ingen strøm tilgjengelig
• enheter som ARRI WCU-4 kan kreve CTRL-portgrensesnitt med kabel K2.0015758
• pin1:GND, pin2:N/C, pin3:GPI

- Tidskode (5pin LEMO)

• standard kabling for tidskode inn/ut
• pin1:GND, pin2:LTC-IN, pin3:N/C, pin4:N/C, pin5:LTC-OUT

- CTRL (4pin LEMO)

• standard kabling for RED® CTRL
• pin1:GND, pin2:UART-RX, pin3:GPO, pin4:UART-TX


- 5V (USB)

• 5V tilgjengelig ved maksimalt 500mA
• strøm må kanskje aktiveres i kameramenyen

- Genlock (BNC)

• standard kabling for genlock
• senter:signal, skall:GND

Spesifikasjoner:
Vekt: 100 g
Dimensjoner: 107,95 x 82,5 x 25,4 mm
