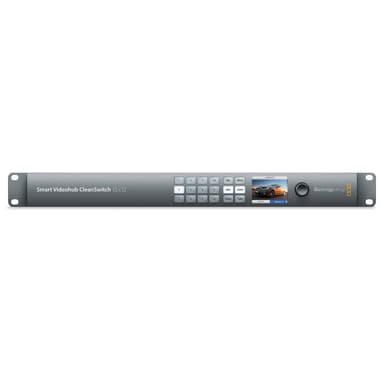

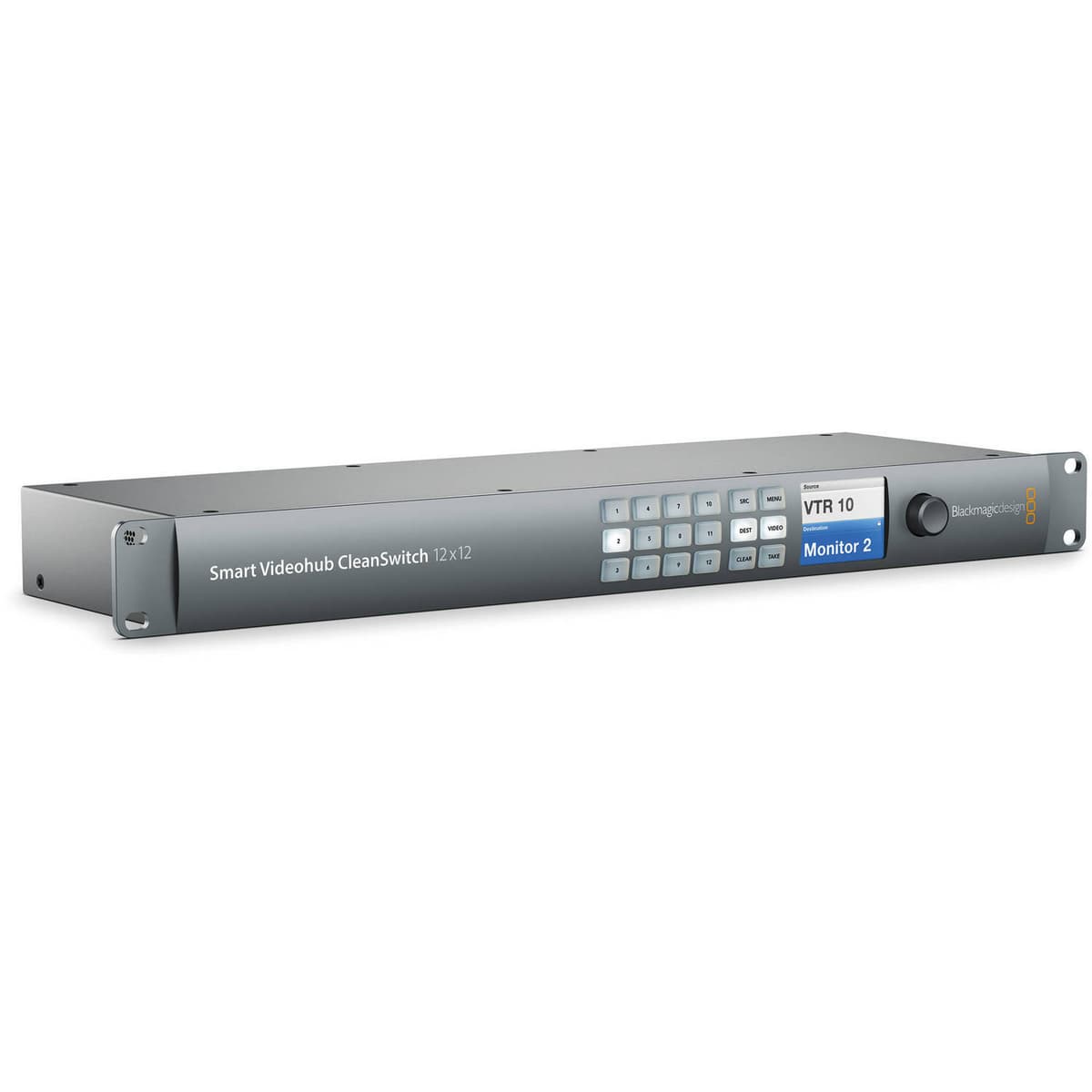

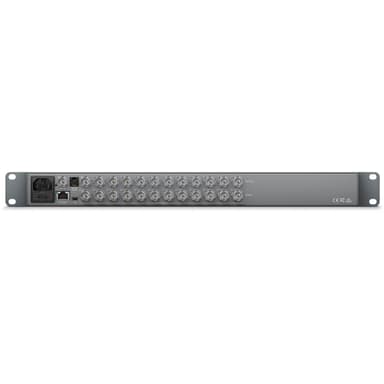

Blackmagic Smart Videohub CleanSwitch 12

Blackmagic Design Smart Videohub CleanSwitch  12 x 12 6G-SDI er en blandet formatruter med 12 6G-SDI-innganger og 12 6G-SDI-utganger for ruting av enhver kombinasjon av SD, HD, Ultra HD 4K og DCI 4K-video. CleanSwitch-modellen muliggjør re-timing av SDI-feeder, så all switching er tidsbestemt til å skje innenfor visse rammer. Den støtter 4: 2: 2 og 4: 4: 4 fargemønster og 10-biters behandling for jevnere graderinger. Den ligger i en 1RU-ramme, og er ideell for bruk i både store kringkastingssystemer eller bærbare mini-rack for liveproduksjoner. En innebygd LCD-skjerm kan vise kildene dine direkte på ruteren selv, med enkle trykknapper og spinnknapp for kontroll. Ruting kan også styres ved hjelp av dedikerte fjernpaneler eller over Ethernet ved hjelp av den medfølgende programvaren for Mac OS X og Windows. Du kan til og med bruke den tilgjengelige iPad-appen til å endre ruting over ditt trådløse nettverk.

Egenskaper:

• Rute switcher  med rammesynkronisering
• 12 x 6G-SDI innganger / 12 x 6G-SDI utganger
• Støtter SD, HD, Ultra HD 4K, DCI 4K
• 4: 2: 2 og 4: 4: 4 prøvetaking
• 10-bit behandling
• SDI-reclocking
• Innebygd LCD med spinnknappskontroll
• Pushknapper på frontpanelet
• Ethernet for fjernkontroll
• Videohub  Kontrollprogramvare inkludert

SDI Video Inputs

12 x 10-bit SD-SDI, HD-SDI and 6G-SDI.

SDI Video Outputs

12 x 10-bit SD-SDI, HD-SDI and 6G-SDI.

SDI Rates

270Mb, 1.5G, 3G, 6G.

Video Input Re-Sync

On all 12 inputs for clean switch.

SDI Reclocking

On all SDI outputs.

Reference Input

Tri-Sync or Black Burst.

Control Panel Connection

Ethernet.

Serial Control Connection

RJ-6 RS-422.

Multi Rate Support

Auto detection of SD, HD or 6G-SDI. Simultaneous routing of 4K, HD and SD video.

Updates

USB

Front Panel Router Control

12 buttons for local control of Videohub. 6 buttons and scroll wheel for control of LCD display or RJ45 Ethernet.

Router Configuration

Via front panel LCD or RJ45 Ethernet.

RS-422 Router Control

1 x input for controlling router crosspoint switching.

Standards

SD Video Standards

525i59.94 NTSC, 625i50 PAL.

HD Video Standards

720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60

2K Video Standards

2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF

Ultra HD Video Standards

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30

4K Video Standards

4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p

SDI Compliance

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A and B , ITU-R BT.656 and ITU-R BT.601.

SDI Video Sampling

4:2:2 and 4:4:4

SDI Audio Sampling

Television standard sample rate of 48kHz and 24 bit.

SDI Color Precision

10-bit 4:2:2 and 4:4:4

SDI Color Space

YUV or RGB.

SDI Auto Switching

Automatically selects between SD-SDI, HD-SDI, and 6G-SDI on each input.

SDI Metadata Support

Video payload identification ancillary data as per SMPTE 352M.

Control

Built in Control Panel

12 buttons for local control of Videohub with 6 buttons and scroll wheel for menu control. 2.2 inch color display.

External Control Panel

Includes Blackmagic Videohub software control panel for Mac and Windows. Supports Blackmagic Smart Control and Blackmagic Master Control hardware panels. Includes Blackmagic Videohub SDK and Ethernet Videohub Control Protocol.
