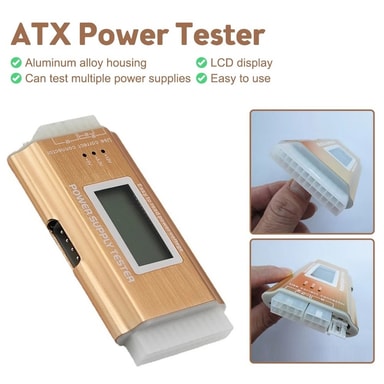

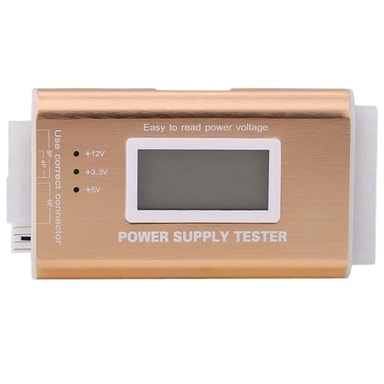

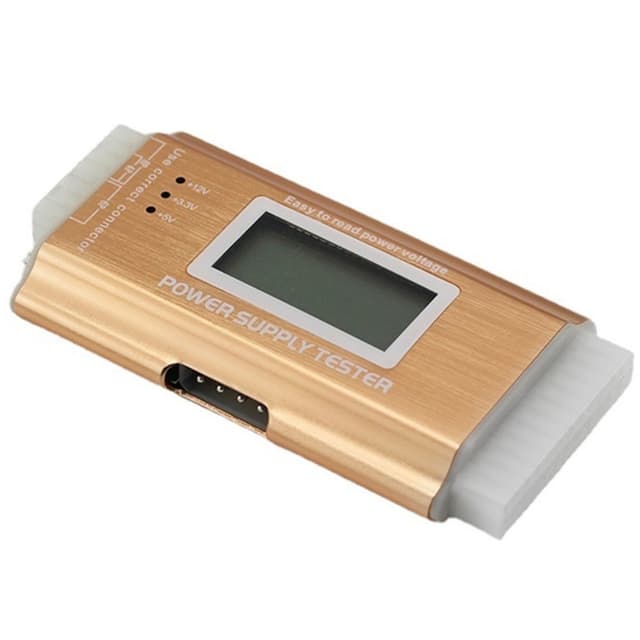

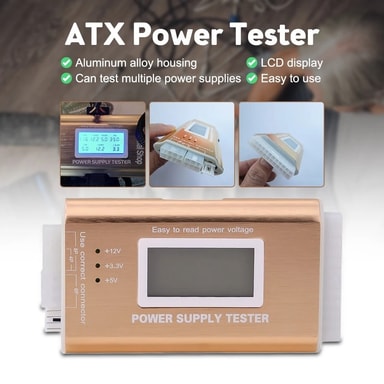

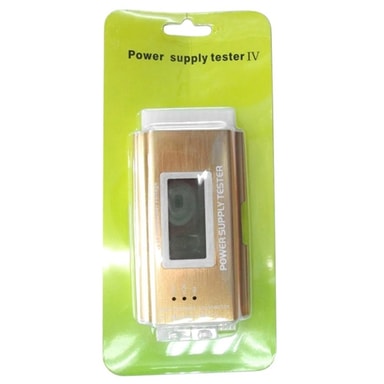

LCD-skjerm ATX Power Tester Stationær datamaskin Strømtestverktøy

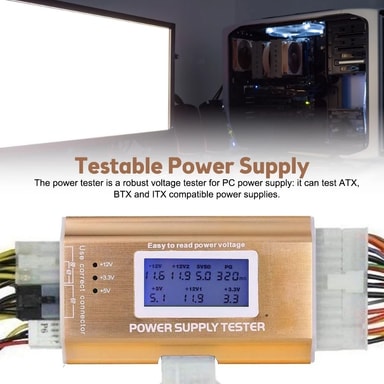

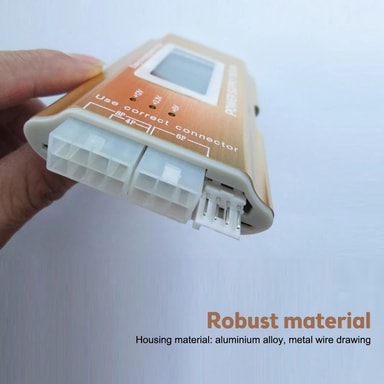

YNS-05 LCD-skjerm i aluminiumslegering ATX Power Tester Desktop Computer Power Testing Tool Bare koble strømforsyningens ATX-kontakt for enkelt og intuitivt å vite om utgangen fra hver strømforsyning er normal. Det er et kraftig testutstyr for strømforsyning som kan oppdage ATX, BTX, ITX, TFX datamaskinens strømforsyning og kan vise hver gruppe spenning og PG-verdi på LCD raskt Oppdag datamaskinens strømforsyning praktisk instrument Skallet er laget av aluminiumslegering, som er

holdbart og praktisk Spesifikasjoner:

Spenningsinngang: 20/40PIN (ATX strømforsyning)
Spenningsdeteksjon: +12V -12V +5V+3,3V 5VSB 12VPG Tilkobling

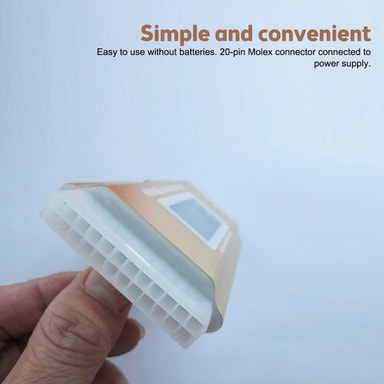

sport: Floppy HDD COROM SATA 4pin (P4) 8pin (Dual-CPU) 6pin (PCI-E) Vekt: 125g (aluminiumslegeringsskall) Driftsmetode: 1: Sett inn 20Pin på den ubelastede strømforsyningen eller 24PIN-kontakten i tilsvarende posisjon på strømforsyningen tester. Slå på strømforsyningen, og to «pip» -lyder vil bli hørt samtidig.

Hvis verdiene til hver gruppe ikke blinker eller alarmer, betyr det at utgangseffekten fra denne strømkilden er normal.

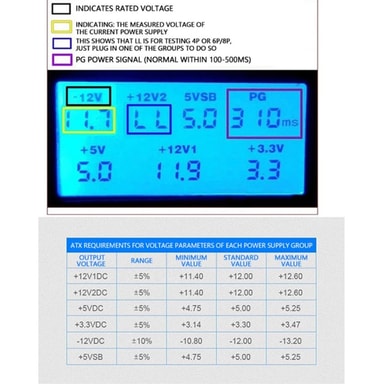

Hvis den tilsvarende spenningen eller PG-verdien vises som en blinkende alarmmodus, betyr det at denne strømforsyningen er en defekt strømforsyning! For testrelaterte verdier, se følgende tabell (Tips: Hvis du bare kobler til 20Pin eller 24Pin, vil grensesnitttesteren alarmere skjermen (+12V2) og vise LL. LL vist her er for testing av 4P eller 6P/8P.
Hvis den ikke er tilkoblet, kan du ignorere den Eller bare koble til en gruppe
Annet stort 4P (harddiskgrensesnitt), liten 4P (diskettstasjonsgrensesnitt), 4P/8P (CPU-grensesnitt), 6P (skjermkortgrensesnitt), SATA-grensesnitt, disse grensesnittene må kobles til når du tester.
Hvis du ikke tester, kan du la dem være frakoblet Koble
til den store 4P (harddiskgrensesnittet), den lille 4P (diskettstasjonsgrensesnitt) testeren, +12V og+5V displaylys til venstre (hvis lysene ikke lyser, betyr det at denne gruppen av linjer er feil)
Plugg inn 4P/8P (CPU-grensesnitt), 6P (skjermkortgrensesnitt) testtestskjerm (+12V2) viser spenningstesten (blinkende alarm hvis det er en feil) Når SATA-grensesnitttesteren er tilkoblet, lyser +12V, +5V og+3.3V indikatorene til venstre (hvis lysene er slått av, betyr det at denne gruppen av linjer er feil. Noen produsenters SATA-strømgrensesnitt har ikke+3.3V spenningsutgang)
Merk: +3.3V-lyset lyser kanskje ikke når SATA-grensesnitttesteren er tilkoblet, fordi SATA-strømgrensesnittene på markedet nå har 4 eller 5 ledere. Først må du sjekke om SATA-grensesnittet ditt har 4 eller 5 ledninger. Hvis den har 4 ledninger, er det ingen+3,3V utgang. Bare 5 ledninger har +3.3V utgang. Når du bruker, prøv å ikke koble til 24PIN-grensesnittet under drift. (Må koble til 24Pin før du slår på).


Pakken inkluderer:
1 x aluminiumslegering LCD-skjerm ATX Power Tester Annet ikke inkludert
